Tipos de turbinas


Tipo Jaula de ardilla

Sencilla

Doble

Rotación


Turbina derecha CW
(Clock Wise)

Tomando la turbina del lado del mamelón, si los álabes están hacia la izquierda la turbina debe girar hacia la derecha, (sentido de las manecillas del reloj)


Turbina izquierda CCW
(Counter Clock Wise)

Tomando la turbina del lado del mamelón, si los álabes están hacia la derecha la turbina debe girar hacia la izquierda, (contra las manecillas del reloj)


El sentido de la rotación de las turbinas

La razón es porque los álabes, en el caso de un ventilador centrífugo, toman el aire con el borde del álabe en el lado interior de la turbina y lo dirigen de forma centrífuga hacia el exterior.

Según el diseño del caracol de su ventilador usted debe escoger el tipo de turbina apropiada, ya sea CW o CCW

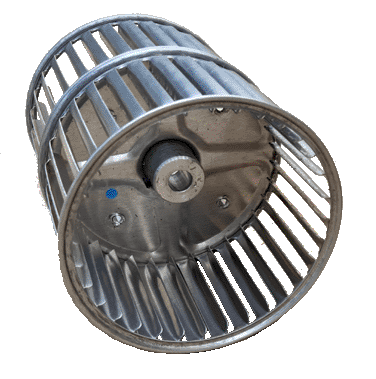

Turbina tipo CW
Los álabes están hacia la izquierda
pero la turbina gira hacia la derecha

Código
Material
Ø Diam
Largo
Flecha
Pulgadas
Derecha
Izquierda
TSG-538-3
Turbina Sencilla
Galvanizada
137 mm
88 mm
5/16, 1/2, 5/8"
5 3/8 x 3
CW
CCW
TSA-538-3
Turbina Sencilla
Aluminio
137 mm
88 mm
5/16, 1/2, 5/8"
5 3/8 x 3
CW
CCW
TSG-538-4
Turbina Sencilla
Galvanizada
137 mm
102 mm
5/16, 1/2, 5/8"
5 3/8 x 4
CW
CCW
TSA-538-4
Turbina Sencilla
Aluminio
137 mm
102 mm
5/16, 1/2, 5/8"
5 3/8 x 4
CW
CCW
TSG-534-3
Turbina Sencilla
Galvanizada
146 mm
88 mm
5/16, 1/2, 5/8"
5 3/4 x 3
CW
CCW
TSA-534-3
Turbina Sencilla
Aluminio
146 mm
88 mm
5/16, 1/2, 5/8"
5 3/4 x 3
CW
CCW
TSG-534-4
Turbina Sencilla
Galvanizada
146 mm
102 mm
5/16, 1/2, 5/8"
5 3/4 x 4
CW
CCW
TSA-534-4
Turbina Sencilla
Aluminio
146 mm
102 mm
5/16, 1/2, 5/8"
5 3/4 x 4
CW
CCW
TSG-614-3
Turbina Sencilla
Galvanizada
158 mm
88 mm
5/16, 1/2, 5/8"
6 1/4 x 3
CW
CCW

TDA-514-7
Turbina Doble
Aluminio
133 mm
178 mm
1/2, 5/8"
5 1/4 x 7
CW
CCW
TDA-514-8
Turbina Doble
Aluminio
133 mm
203 mm
1/2, 5/8"
5 1/4 x 8
CW
CCW
TDA-538-7
Turbina Doble
Aluminio
137 mm
178 mm
1/2,5/8"
5 3/8 x 7
CW
CCW
TDA-538-8
Turbina Doble
Aluminio
137 mm
203 mm
1/2,5/8"
5 3/8 x 8
CW
CCW
TDA-534-6
Turbina Doble
Aluminio
146 mm
152 mm
1/2,5/8"
5 3/4 x 6
CW
CCW
TDA-534-7
Turbina Doble
Aluminio
146 mm
178 mm
1/2,5/8"
5 3/4 x 7
CW
CCW
TDA-534-8
Turbina Doble
Aluminio
146 mm
203 mm
1/2,5/8"
5 3/4 x 8
CW
CCW
TDA-614-7
Turbina Doble
Aluminio
158 mm
178 mm
1/2,5/8"
6 1/4 x 7
CW
CCW
TDA-614-8
Turbina Doble
Aluminio
158 mm
203 mm
1/2,5/8"
6 1/4 x 8
CW
CCW
